Rapports de tests

Test de chute des commutateurs de protection de circuit-de haute précision

1. Aperçu des tests

Un test de chute a été effectué sur un interrupteur de protection de circuit de haute-précision d'une marque électrique mondialement reconnue. Le commutateur est resté dans son emballage d’origine d’expédition tout au long du test. L'objectif était de vérifier que le produit peut résister à des chutes accidentelles pendant le chargement, le déchargement et le transport sans dommages structurels, dégradation des performances électriques ou perte de fonctionnalité de protection.

Le test a été réalisé par Hesheng Innovation Development Co., Ltd. Tous les tests étaient conformes aux spécifications du client et aux normes internationales applicables. Le test a d’abord été effectué dans notre laboratoire, puis répété indépendamment par le client dans son usine. Les deux tours ont été couronnés de succès.

Informations sur les tests :

Organisation de test : Hesheng Innovation Development Co., Ltd.

Produit : interrupteur de protection de circuit de haute-précision avec emballage d'exportation standard

Poids net emballé : Environ 8,24 kg

Dimensions emballées : 280 mm (L) × 550 mm (L) × 225 mm (H)

Méthode de test : Spécifications clients combinées aux normes internationales

Séquence de test :-Test en laboratoire interne (Hesheng) → Re-vérification en usine du client

Résultat final : Tous les critères sont satisfaits. Le client a exprimé une grande satisfaction.

2. Normes et bases des tests

Le test de chute a été effectué strictement selon les exigences du client. Pour garantir la rigueur scientifique et la traçabilité des données, les normes internationales suivantes ont également été référencées :

ASTM D5276-19 – Méthode de test standard pour les tests de chute des conteneurs chargés

ISO 2206:1987 – Emballage – Colis de transport complets et remplis – Identification des pièces

ISO 2248:1985 – Emballage – Colis de transport complets et remplis – Essai de choc vertical

ASTM D4169-23 – Calendrier de tests de performance standard pour les conteneurs d'expédition

Conditions d'essai :

Hauteur de chute : 610 mm

Surface d'impact : plaque de béton ou d'acier d'une épaisseur minimale de 13 mm et d'une planéité inférieure à 2 mm

Séquence de chute : 6 faces, 3 arêtes et 1 coin – 10 chutes au total

Tolérance d'angle de dégagement : moins de 2 degrés pour les chutes de face et de bord ; à ± 5 degrés ou ± 10 % pour les chutes d'angle

Tolérance de vitesse d'impact : à ± 1 % de la vitesse théorique de chute libre-

3. Procédure d'essai

3.1 Préparation

L'emballage d'origine de l'usine a été utilisé sans modification et correctement scellé. Chaque face, bord et coin a été marqué conformément à la norme ISO 2206 pour garantir une orientation cohérente sur toutes les chutes.

3.2 Exécution des chutes – 10 chutes

Gouttes pour le visage : Face 1 à Face 6 (une goutte par visage)

Chutes de bord : Edge 3-4, Edge 3-5, Edge 4-5 (une chute par bord)

Corner drop : Corner 3-4-5 (un drop)

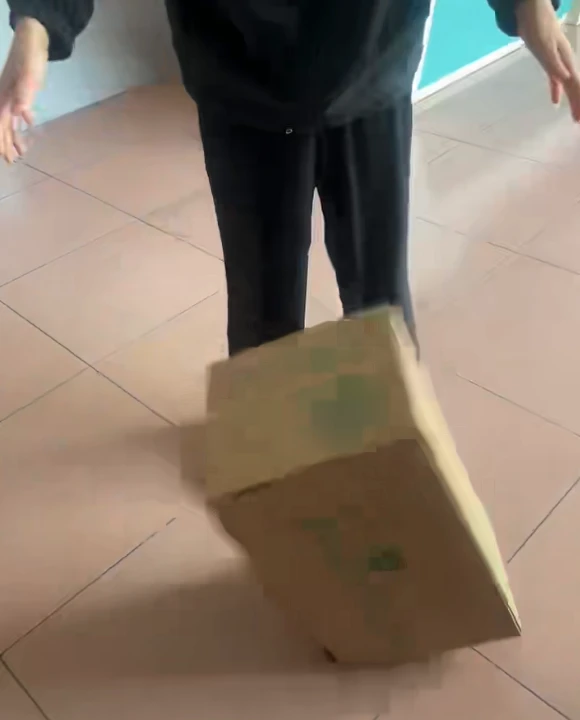

Photographie d'essai

tomber après

laisser tomber avant

Chute de coin

3.3 Inspection pré-test et post-test

Les inspections suivantes ont été effectuées avant et après la séquence de largage par Hesheng Innovation Development Co., Ltd. :

Inspection visuelle : Fissures, déformations, rayures ou casse

Inspection électrique : tension de tenue, niveau de décharge partielle et résistance du circuit principal

Contrôle fonctionnel : Fonctionnement électrique et mécanique, performances de protection

4. Résultats des tests et critères d'acceptation

Client-Critères d'acceptation spécifiés :

Résultats des tests :

Test du laboratoire Hesheng : les 10 gouttes ont été réussies. Tous les critères sont remplis.

Nouveau test en usine du client : une vérification indépendante a confirmé des performances constantes.

Commentaires des clients : les résultats ont dépassé les attentes. Grande satisfaction quant à la qualité du produit.

5. Marque et assurance qualité – Produit client

Le produit testé est fabriqué par une marque électrique-de renommée mondiale avec des décennies d'expérience dans les interrupteurs de protection moyenne- et haute-tension. La marque maintient un contrôle qualité complet-de la chaîne, depuis la conception et la sélection des matériaux jusqu'à l'emballage final. L'entreprise est certifiée ISO 9001 et ISO 14001.

Les tests ont été validés dans deux paramètres indépendants : le laboratoire Hesheng Innovation et la propre usine du client.

6. Valeur fondamentale et fiabilité

Tests effectués par Hesheng Innovation Development Co., Ltd et producteur de produits en interne.

Tests authentiques avec de vraies photographies, des procédures standard et des données entièrement traçables

Respect strict des spécifications clients et des normes internationales

Double vérification via des tests en laboratoire Hesheng et des-re-tests dirigés par le client

Performance fiable confirmée : aucun dommage, aucune dégradation des performances et aucune défaillance de la protection après 10 chutes

Soutenu par une marque mondiale avec une réputation établie pour la qualité et le service
